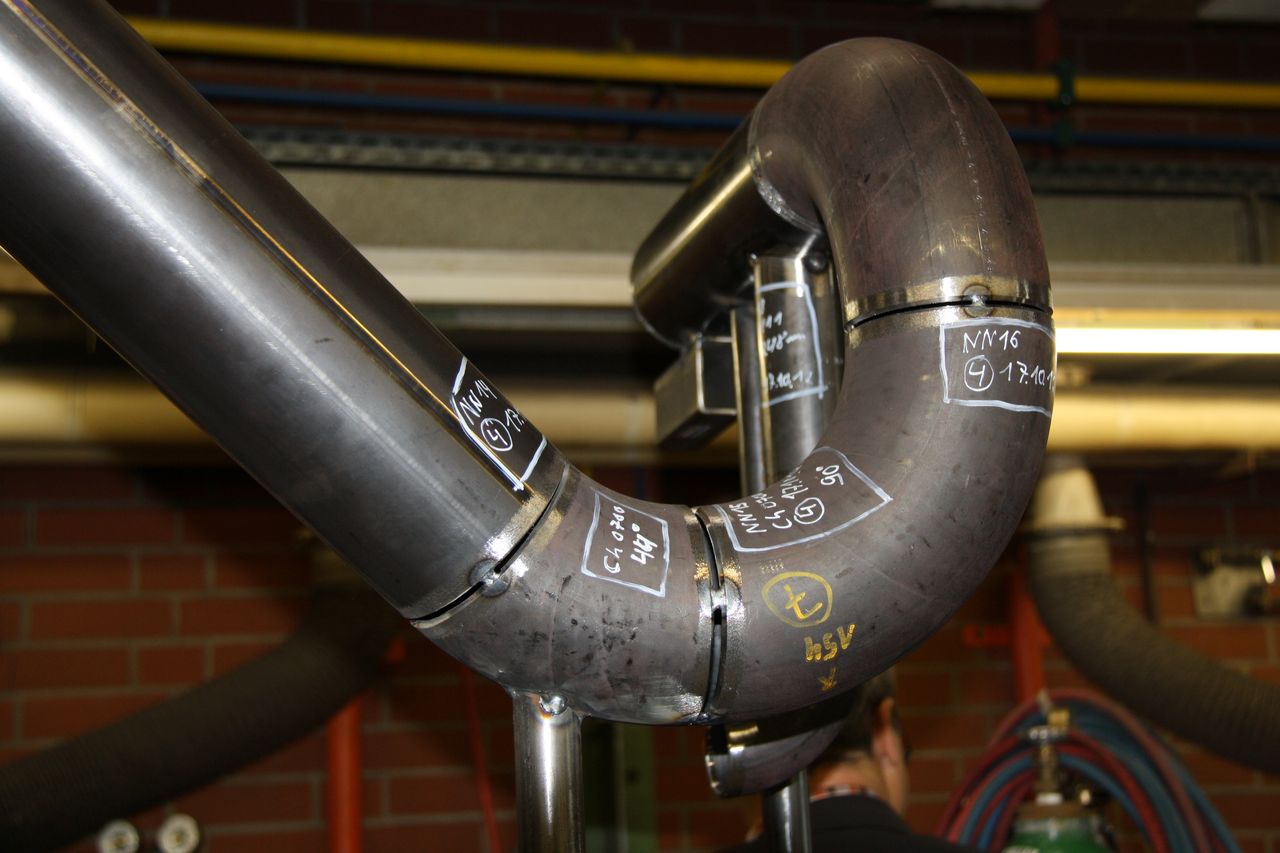

Praktisches Übungsbeispiel aus einem Vorrichterlehrgang in der SLV Hannover: Dreidimensionale Rohrkonstruktion nach einer von Teilnehmern bearbeiteten Isometrieaufgabe mit fachgerechter Kennzeichnung der Materialien und Schweißverbindungen

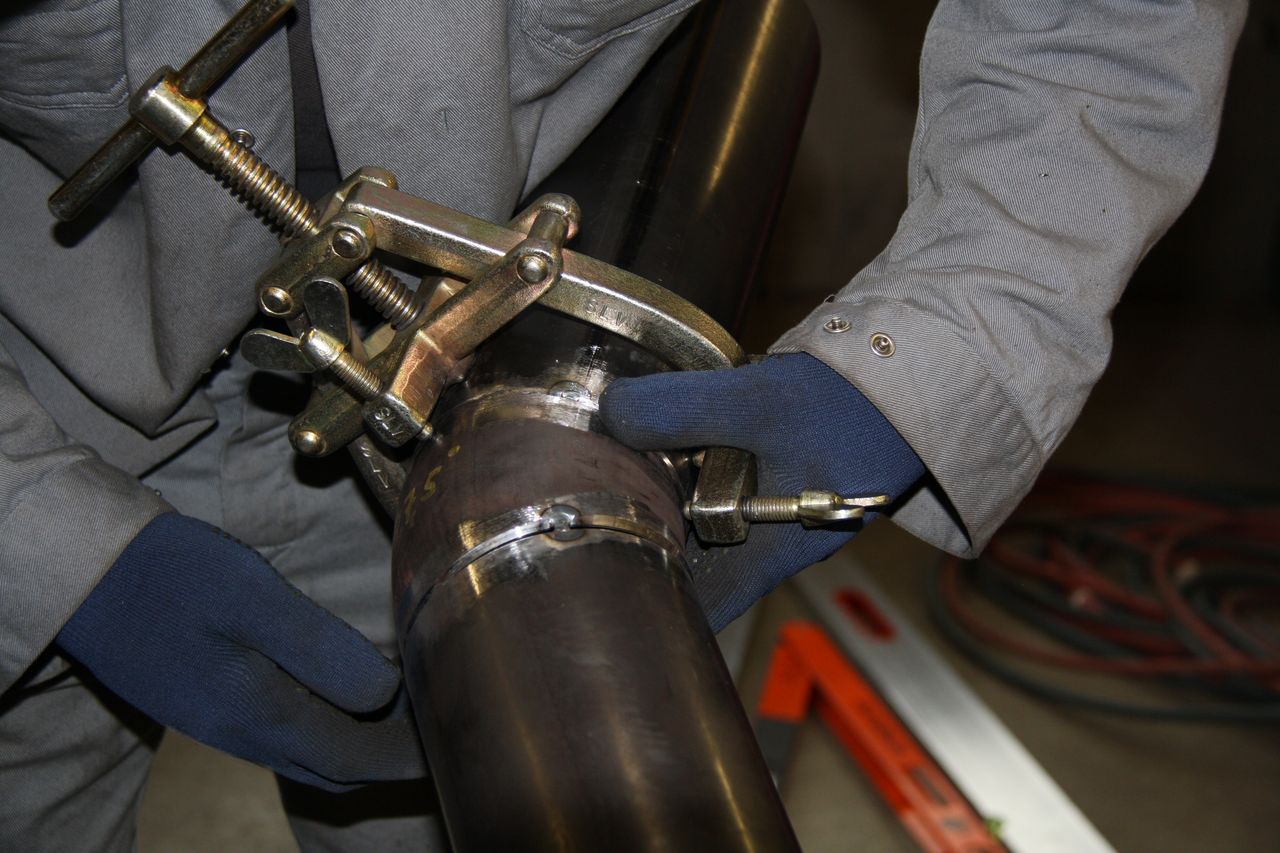

Optimale Nahtvorbereitung und Ausrichtung der Rohrleitungsbauteile - auch bei schwierigen Geometrien.
Die typische Aufgabe im Rohrleitungs- und Anlagenbau besteht darin, eine Leitung von Punkt A nach Punkt B zu verlegen. Der Weg, den diese Leitung nehmen soll, ist üblicherwiese anhand einer Zeichnung oder Isometrie vorgegeben. Die Umsetzung vor Ort weicht dabei nicht selten von der ursprünglichen Planung ab und der Vorrichter ist auf sich allein gestellt. Von seinem Wissen hängt es nun ab, ob die fertige Leitung optimal verlegt oder doch eher gebastelt wird und außerdem wie viel Zeit er für seine Lösung benötigt.
In den Vorrichter-Lehrgängen der SLV Hannover, Leitstelle für den Rohrleitungsbau in der GSI, erlernen die Teilnehmer zunächst das Lesen von Zeichnungen und Isometrien, bevor das mathematische Grundwissen aus der Schulzeit, wie der Satz des Pythagoras und die Winkelfunktionen, aufgefrischt wird. Abwechslung gibt es durch den Fachkundeunterricht zu Werkstoffeigenschaften, Werkstoffverarbeitung und den geeigneten Schweißverfahren.
Im praktischen Teil wenden die Teilnehmer das erlernte Wissen unter Anleitung eines erfahrenen Ausbilders an einer Übungsbaustelle direkt an. Ausgehend von zwei beliebig im Raum definierten Rohrleitungsenden werden die verschiedenen, möglichen Rohrleitungsverläufe diskutiert und bewertet. Nach der Festlegung des optimalen Verlaufs wird die Situation selbstständig ausgemessen und in eine Isometrie übertragen. Dann beginnt das Vorbereiten der Rohrleitungsbauteile mit allen Arbeitsschritten:
Berechnung und Anzeichnen der Schnitte, Aufzeichnen von Abwicklungen, Trennen mit dem Brenner oder Winkelschleifer, Nahtvorbereitung, Heften und - nicht zu vergessen - das vollständige Kennzeichnen und Dokumentieren aller Bauteile. Aufgrund der Vielschichtigkeit der Lerninhalte und dem besonderen Engagement der Ausbilder sind die Teilnehmer nach dem zweiwöchigen Lehrgang stets begeistert.
